隨著QYZ系列深孔鉆在車床改造上的廣泛應用，使用便捷高效的方法便是合理的設計使用導向套。

車床改造深孔鉆床導向套使用方法：在裝卡工件位置和裝卡鉆頭的之間做裝夾導向套支架，用此支持和導向鉆頭的方向。

刀具旋轉：

1、和工件旋轉相比較，刀具旋轉有更高的適應性。無論是同心孔還是偏心孔，無論孔徑大小，都可以在普通車床上得到較好的解決。

2、根據實際情況設計工裝，將工件固定在機床中托板上。并可以設計導向套安裝在工件前端面，引導深孔鉆進入。此種方法不需在深孔加工前加工引導孔。大大提高了加工效率。改造深孔鉆鏜床刀具的安裝可根據工件的實際情況選擇方式：機床轉速和最小進給量都能滿足加工要求時，旋轉夾具錐柄直接安裝在機床主軸錐孔內，刀具安裝在旋轉夾具，機床主軸通過旋轉夾具帶動刀具作旋轉運動，進給運動由大托板提供。

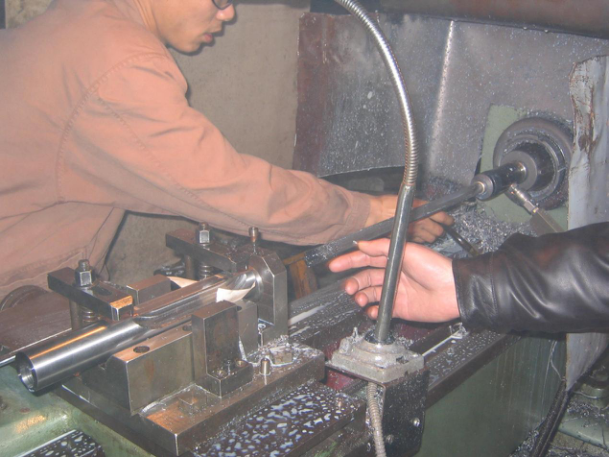

附：實際運用示例圖



如果機床主軸轉速和最小走刀速度都不能滿足加工要求，可以考慮加裝主軸增速器來調整,主軸增速器增速比為3.81，加工小孔時，機床主軸經增速后，幾乎可以滿足所有孔徑的加工。同時，機床的最小走刀速度也降低了3.81倍，加工范圍更廣。主軸增速器安裝非常簡單，增速器的錐柄安裝在機床主軸錐孔內，旋轉夾具錐柄安裝在增速器輸出軸內，刀具同樣裝在旋轉夾具內。
